¿Cómo corregir las medidas o tamaño de grabado desde el software Stanser GravIT?

¿Cómo corregir las medidas o tamaño de grabado desde el software Stanser GravIT?

Proceso de corrección de dimensiones

Uno de los problemas más comunes al trabajar con un láser fibra de grabado es que el tamaño real del diseño no coincide con las dimensiones configuradas en el software. Esto ocurre porque el sistema de espejos dentro del cabezal necesita un ajuste fino en sus parámetros de calibración, afectando tanto la escala horizontal (eje X), como la escala vertical (eje Y)

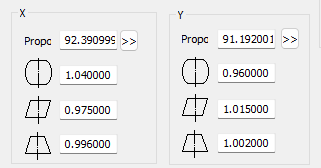

El software Stanser GravIT encargado de controlar el equipo de forma práctica mediante conexión WiFi para smartphone y USB para PC, integra una función específica para corregir las dimensiones de grabado. A través de su menú de configuración (F3) es posible acceder al apartado de calibración, donde se pueden modificar los valores de escala para cada eje:


  • Eje X (Distancia horizontal): se ajusta cuando las figuras grabadas son más alargadas o comprimidas a lo ancho

  • Eje Y (Distancia vertical): se corrige cuando los diseños se distorsionan en la altura

A continuación se agrega un video de referencia para realizar la corrección de dimensiones:


El procedimiento recomendado es el siguiente:

  1. Generar la previsualización de un cuadrado de prueba (por ejemplo, un cuadrado de 100 × 100 mm)

  2. Medir la previsualización con un calibrador para identificar la diferencia entre la medida real y la deseada

  3. Ingresar al menú de configuración en el software Stanser GravIT (F3)

  4. Ajustar los parámetros de corrección de escala para el eje X y para el eje Y hasta que el grabado coincida exactamente con las dimensiones originales del diseño



      5. Repetir la prueba si es necesario, hasta alcanzar la precisión correcta.

Con esta función, se asegura que cada grabado mantenga las proporciones exactas del diseño digital, evitando errores en la producción y garantizando excelentes resultados
